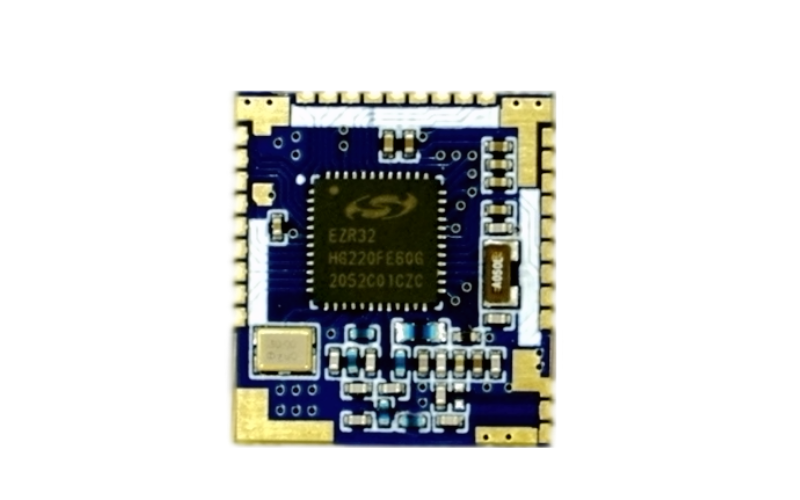

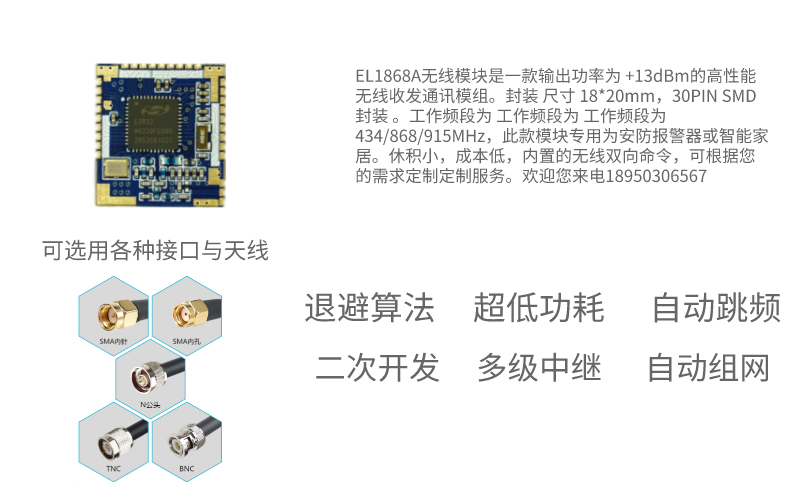

EL1868A無線模塊是一款輸出功率為 +13dBm的高性能無線收發通訊模組。封裝 尺寸 18*20mm，30PIN SMD封裝 。工作頻段為 工作頻段為 工作頻段為 434/868/915MHz，此款模塊專用為安防報警器或智能家居。休積小，成本低，內置的無線雙向命令，可根據您的需求定制定制服務。歡迎您來電.
低成本，高性能，高可靠性
內置高性能低功耗32位微控制器
支持FSK、GFSK、OOK調制模式

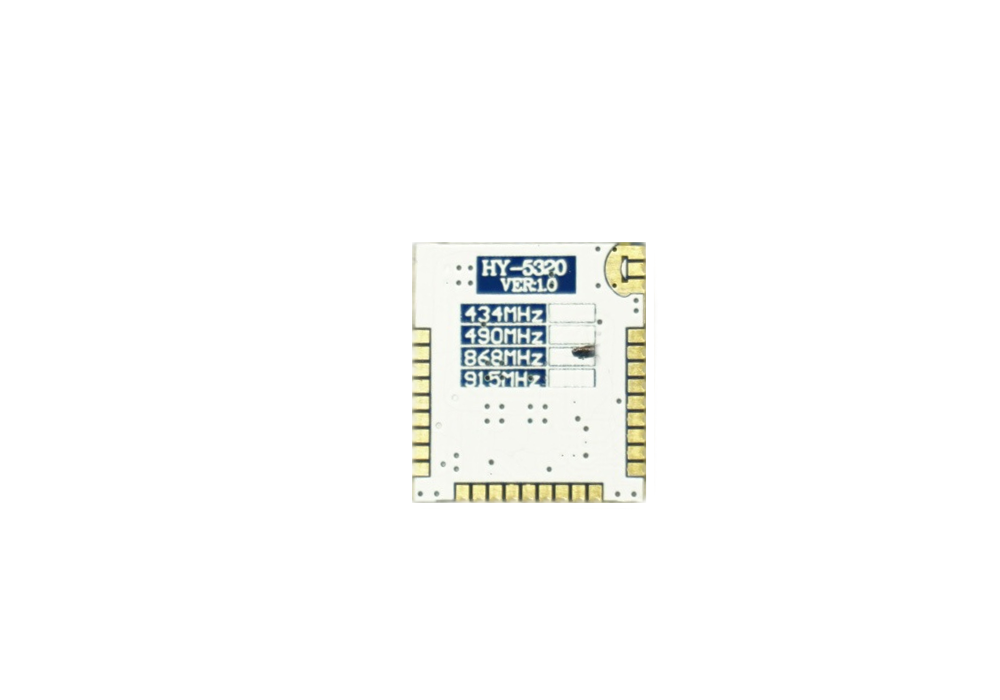

支持頻率范圍434/868/915MHz（頻段默認為434MHz）
接收靈敏度高達-126dBm
最大發射功率+13dBm
功耗低
13mA RX電流
在+10dBm輸出功率時 TX電流為18mA
超低電流掉電模式（30NA關機電流，50nA待機電流）
數據傳輸速率：100bps至1000Kbps
快速喚醒和跳頻時間，適用于跳頻應用場合
電源為1.8V~3.6V
卓越的選擇性表現（60dB相鄰信道，在1MHz時75dB阻塞）
天線分集和T/R開關控制
高度可配置的數據包處理
TX和RX 64B的FIFOs
自動頻率控制（AFC）
自動增益控制（AGC）
電池低電壓檢測
溫度傳感器
支持無線喚醒WUT功能
符合IEEE802.15.4g
小體積20X18mm，30PIN SMD封裝，安裝方便
生產免調試
類別 | 描述 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓 | 1.8 | 3.3 | 3.6 | V | |
工作頻率 | 863 | 868 | 873 | MHz | |
工作溫度范圍 | -30 | +85 | ℃ | ||
低頻時鐘32.768K | 32.7661KHz | 32.7668KHz | 32.7675KHz | ||
最大發射功率 | 12.2 | 12.5 | 13.5 | dBm | |
發射電流（不含MCU） | +13dBm 3.3V時 | 35 | 38 | 42 | mA |
數據速率 | FSK調制 | 0.1 | 1000 | KHz | |
接收帶寬 | BW | 1.1 | 850 | KHz | |
RSSI分辨率 | 0.5 | dB | |||
接收靈敏度 (BT=0.5) | 速率500bps | -125 | dBm | ||
速率9.6Kbps | -115 | dBm | |||
速率40Kbps | -109 | dBm |
